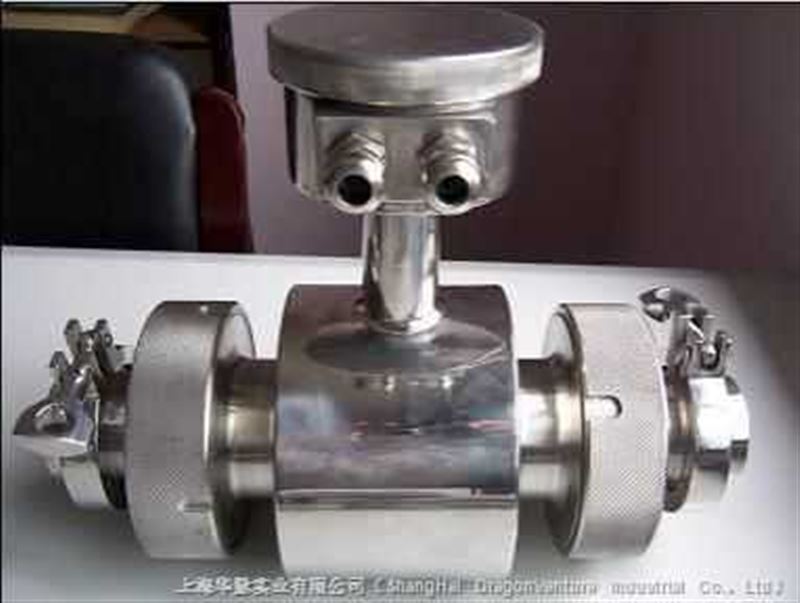

由于電磁流量計有測量精度高，衛生型的使用又十分廣泛，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶，給排水、環保，鐵、石油、制藥等工業領域中　

一、概述：

由于電磁流量計有其*的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶，給排水、環保，鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿，煤水漿、玉米漿、纖維漿、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液等導電流體介質的體積流量。　
二、特點：

●低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響，工作十分穩定可靠。
●采用非均勻磁場的新技術及特殊的磁蹈結構，磁場穩定可，而且大大的縮小了體積，減輕了重量，使流量計具有小型輕量化的特點．
●采用專門的電子線路，具有空管自動復零的功能。
●在現場可根據用戶實際需要在線修改量程。
●無可動部件，無阻流部件．測量中幾乎無附0D壓力損失。
●測量結果與流速分布、液體壓力、溫度、密度、粘度等物理參數無關．
●使用方便，安裝后只需接上電源，不需其它任何操作，巳D可輔出標準信號，便于非專業人員使用．

三、測量原理：

電磁流量傳感器是基于法拉第電磁感應定律而制成的，只星其中切割磁力線的導體不星一般的金屬，而是具有一定電導宰的液態流體或液固兩相流體。被測量的導電介質在磁場中作切割磁力線運動時。導電介質中會產生感應電動勢，感應電動勢由一對電極檢測．該電壓信號V，可用下式表示： V=KBDV K：比例常數 B：磁感應強度 D：測量管內徑 v：測量曹截面內的平均流速信號v，經轉換儀處理后，輔出與流量成線性關系的頻宰信號o 5VOCO—5VDC以供后位儀表積算或控制。

四、技術參數：

執行標準： JB/T9248-2000 電磁流量計
公稱通徑DN：（mm）管道式四氟襯里：4,6,8,10,15,20,25,32,40,50,65,80,100,125,150,200,
管道式橡膠襯里：40,50,65,80,100,125,150,200,250,300,350,400,450,500,600
插入式：350,400,450,500,600,700,800,1000
注：特殊規格可定制
精度等級：管道式：0.2級（智能型），0.5級，1.0級
插入式：2.0級
介質溫度：氯丁橡膠襯里：-20 ～ +60℃；聚丙稀PO襯里：-20 ～ +90℃
聚四氯乙烯襯里：-30 ～ +100℃；高溫型四氟襯里：-30 ～ +150℃
插入式：-30 ～ +100℃
工作壓力：管道式：DN4—DN65:2.5Mpa DN80—DN150:1.6Mpa DN200—DN600:1.0Mpa
插入式：1.0Mpa
高壓式：DN25—50:50Mpa DN65—100:35Mpa
流量范圍：流量測量范圍對應流速范圍是0.05～10m/s
導電率范圍：電導率不小于20µs/cm
輸出信號及負載：0～10mADC,0～1000Ω;0～1000Hz;不小于10KΩ
0/4～20mADC,0～500Ω;1～5V,0～5V,不小于10KΩ
電極材料含淚不銹鋼、鈦Ti、鉭Ta、哈氏合金HB
防護等級：管道式：IP65 插入式/潛水型/明渠型：IP68
防爆標志：dⅡBT4
供電電源：220VAC±10%，50Hz±5% 24VDC±1V
直接段長度： 管道式：上游≥ 5DN，下游≥ 20DN 插入式：上游≥ 10DN，下游≥ 5DN
連接方式：流量計與配管之間采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定
高壓型：按制造廠的高壓法蘭與配管對焊連接
環境溫度：-25% ～ +45℃
相對濕度：5% ～ 95%
總功率：小于25W
