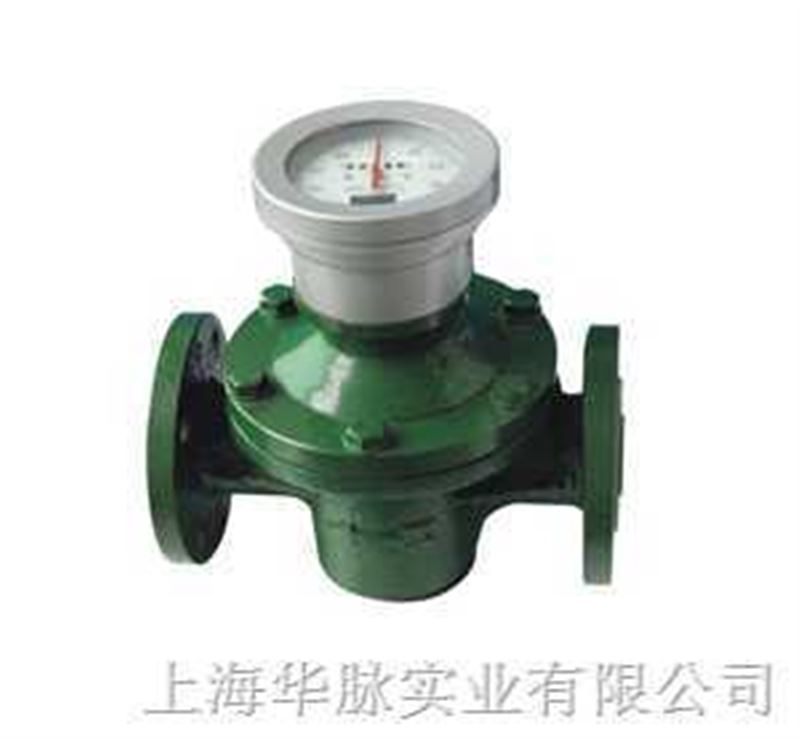

油流量計橢圓齒輪
油流量計橢圓齒輪結構原理
1. 在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪A、B在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
2. LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。
3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。
LC型橢圓齒輪流量變送器與二次儀表配套組成的橢圓齒輪流量計，具有遠距離顯示瞬間流量及累計流量功能，可滿足自動控制需要。
油流量計橢圓齒輪主要技術參數
1. 精度等級：普通型0.5級，高精度0.2級
2. 介質壓力：普通型1.6MPa，高壓型3.2MPa
3. 粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵、不銹鋼等
6. 轉動部件：鋁合金、不銹鋼等
7. 本安防爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑系列：DN10，15，20，25，40，50，80，100
11. 壓力損失：≤0.1 MPa
變送器具有以下特點：
1. 采用先進無觸點發信技術；
2. 精確度高，受液體粘度變化影響小；
3. 表前無須安裝直管段；
4. 本質安全型防爆，防爆標志：ExiaIIAT3
5. 合格證書號為GYB5397，與關聯設備LB867連用，可用于相應爆炸危險場所。
安裝與使用
1變送器安裝前，表面管道應仔細清除雜物。在安裝變送器時，應防止雜物跌入管道。橢圓齒輪盡可能安裝成水平位置。
2.在變送器前需裝過濾器，防止變送器因雜物而扎住而阻塞管道。過濾器應定期清洗。
4. 變送器應安裝泵的輸出端，否則也會造成儀表誤差增大。
5. 變送器周圍不應有影響儀表工作的強磁場存在。
6. 變送器在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
