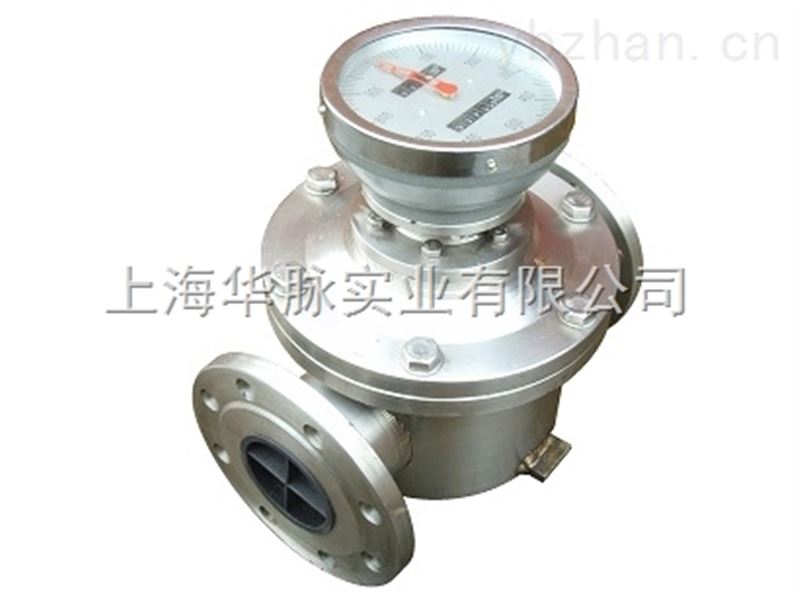

LC橢圓齒輪流量計

產品型號：LC
廠商性質：其他
更新時間：2025-03-10
訪問量：3042

簡要描述：

LC橢圓齒輪流量計是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研和軍事工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，輸出脈沖信號、4-20mA

在線咨詢

聯系電話：021-65367225

產品詳情

1：LC橢圓齒輪流量計
功能框圖

2：LC橢圓齒輪流量計特點

流量計所有零件表面均經精密加工而成，無鑄造表面，表面光潔美觀。
流量計采用設計，無須專業人員即可現場拆卸再裝，且再裝后，不改變原有計量精度。
流量計采用防水設計。
流量計現場可顯示累積流量、瞬時流量、單次流量等。
流量計執行標準：NIST（技術標準局專業標準）
ZBN12001-87《容積式流量計通用技術條件》
QB/SML01-2001《橢圓齒輪流量計》

3：LC橢圓齒輪流量計技術指標
允許基本誤差:±0.1%、±0.2% 、±0.5%
公稱通徑DN（mm）:4～300
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:低溫型：-40～ +60℃　常溫型-10℃～ +80℃
中溫型-10℃～ +200℃高溫型-10℃～ +300℃
被測液體粘度(mPa.s):0.3～ 50000
管道連接:GB/T9118-2000(中國標準法蘭)；NIST（標準法蘭）；
BSPT（標準管螺紋）：NPT（推拔管螺紋）；
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65

4:LC橢圓齒輪流量計主要零件材料組合

主要零部件名稱

材料組代碼

F53

鑄鐵

鑄鋁

銅基合金

鑄鋼

鑄鐵

銅基合金

鑄鐵

鑄鋁

不銹鋼

鑄鋼

鑄鐵

不銹鋼

石墨或不銹鋼

304不銹鋼

石墨

不銹鋼

316L不銹鋼

不銹鋼

石墨

殼體

●

齒輪

●

蓋板

●

軸承

●

推薦

使用

條件

工作壓力< 1.6MPa，介質要求清潔，對鋼、鐵不具有腐蝕性的介質

工作壓力>1.6MPa，介質要求清潔，對鋼、鐵不具有腐蝕性的介質

工作壓力< 1.6MPa，介質粘度較差的液體（如汽油）或者自流場合

工作壓力>1.6MPa，介質要求有一定的清潔度或腐蝕性，

酸、堿、鹽、水等各種介質

流量范圍:
5、LC橢圓齒輪流量計型號代碼

公稱通徑（DN）（公里）	0.2級			0.5級
	流量范圍 ( m3/h)			流量范圍( m3/h)
	被測液體粘度( mPa.s)			被測液體粘度(mPa.s)
	0.8-2	2-8	8-200	0.8-2	2-8	8-200
4	0.03-0.1	0.025-0.1	0.015-0.1	0.025-0.1	0.015-0.1	0.01-1
6	0.07-0.2	0.05-0.2	0.03-0.2	0.05-0.2	0.03-0.2	0.02-0.2
8	0.10-0.3	0.08-0.3	0.06-0.3	0.08-0.3	0.06-0.3	0.03-0.3
10	0.15-0.4	0.1-0.4	0.08-0.4	0.15-0.4	0.08-0.4	0.04-0.4
15	0.5-1.5	0.35-1.5	0.2-1.0	0.35-1.5	0.30-1.5	0.15-1.5
20	1-3	0.6-3	0.42-2.1	0.75-3	0.5-3	0.3-3
25	2-6	1.2-6	0.84-4.2	1.5-6	1-6	0.6-6
40	5-15	3-15	2.1-10.5	3-15	2.5-15	1.5-15
50	8-24	4.8-24	3.36-16.8	4.8-24	4-24	2.4-24
80	20-60	12-60	8.4-42	12-60	10-60	6-60
100	34-100	20-100	14-90	20-100	16-100	10-100
150	60-200	40-200	20-170	40-200	30-200	20-180
200	120-360	80-360	60-320	80-360	50-360	36-360
250	180-600	120-600	50-540	100-600	80-600	50-500
300	300-1000	200-1000	80-800	200-1000	120-1000	80-800






0.1級流量范圍，根據具體使用條件請向史密斯工廠咨詢

基本

型號

公稱

通徑

準

確

度

壓

力

級

別

溫

度

級

別

顯示形式

輸出信號

批控形式

材料組別

接口形式

外供電源

內容含義

LC橢圓齒輪流量計系列

1/8”

1/8”--20”選擇一種或以mm

0.1

準確度0.1級(或0.2、0.5)

公稱壓力0.6M.Pa

公稱壓力1.0M.Pa

公稱壓力2.5M.Pa

公稱壓力4.0M.Pa

公稱壓力6.3M.Pa

公稱壓力10M.Pa

公稱壓力15M.Pa

測量介質溫度：-40—+60℃

測量介質溫度：-10—+80℃

測量介質溫度：-10—+200℃

測量介質溫度：-10—+300℃

現場無顯示

現場顯示累積流量

現場顯示瞬時流量

現場顯示單次流量（回零計數）

現場大字碼回零計數器

脈沖輸出

4-20mA輸出

4-20ma+HART協議

1-5V輸出

232通訊協議

485通訊協議

MODBUS協議

史密斯機械批控器

史密斯電子批控器

F1—F53見零部件材料組合表

NPT 推拔管螺紋

SPT標準管螺紋

中國標準法蘭

NIST標準法蘭

按5V、12V、24V、36V等填寫
